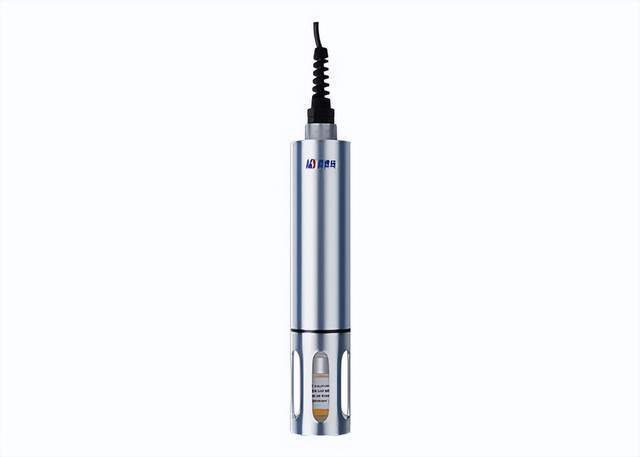

智能悬浮物传感器

迈德施智能悬浮物传感器采用散射光式悬浮物测量法原理设计制作而成。当一束光束射入水样时，由于水样中悬浮物质使光产生散射，通过测量后向散射光的强度，并与内部标定值进行比对，从而计算出水样中的悬浮物，经过线性化处理输出最终值。

悬浮物是指悬浮在水中的固体物质，是衡量水污染程度的指标之一，造成水浑浊的主要原因。随着颗粒物浓度不断增大，入射光不能照射到所有颗粒物，并且在90°方向的散射光被其它颗粒物遮挡而检测不到，因此采用两束更小的散射光测量悬浮物。

一、产品特点

1、散射光原理，内置温度传感器；

2、支持RS-485，Modbus/RTU协议；

3、光纤式结构，抗外界光干扰能力强；

4、红外LED 光源，稳定性高；

二、应用

广泛应用于市政/工业废水：初级和二次沉淀池、回流活性污泥、废活性污泥、混合液、曝气池、排水、地表水、市政污水、工业废水、污水 处理、自来水厂等诸多行业领域。

三、传感器安装

传感器安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。

四、电气连接

传感器线缆为4芯双绞屏蔽线，线序定义：

l 红色线—电源线（12～24VDC）

l 黑色线—地线（GND）

l 蓝色线—485A

l 白色线—485B

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
