污水、悬浮物传感器

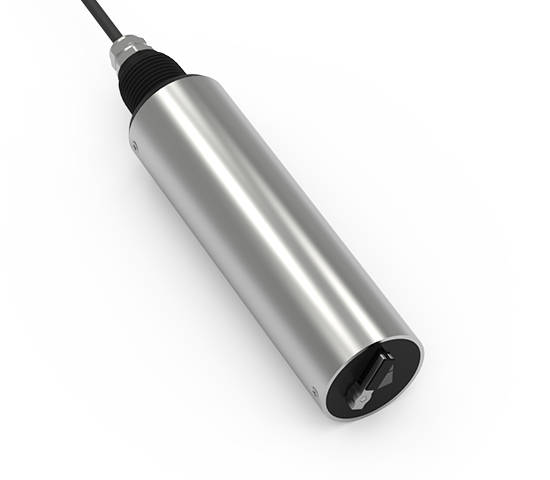

污水悬浮物传感器

一、工作原理

智能悬浮物传感器采用散射光式悬浮物测量法原理设计制作而成。当一束光束射入水样时，由于水样中悬浮物质使光产生散射，通过测量后向散射光的强度，并与内部标定值进行比对，从而计算出水样中的悬浮物，经过线性化处理输出最终值。

悬浮物是指悬浮在水中的固体物质，是衡量水污染程度的指标之一，造成水浑浊的主要原因。随着颗粒物浓度不断增大，入射光不能照射到所有颗粒物，并且在90°方向的散射光被其它颗粒物遮挡而检测不到，因此采用两束更小的散射光测量悬浮物。

二、产品特点

1、散射光原理，内置温度传感器；

2、支持RS-485，Modbus/RTU协议；

3、光纤式结构，抗外界光干扰能力强；

4、红外LED 光源，稳定性高；

三、应用

广泛应用于市政/工业废水：初级和二次沉淀池、回流活性污泥、废活性污泥、混合液、曝气池、排水、地表水、市政污水、工业废水、污水 处理、自来水厂等诸多行业领域。

四、传感器安装

传感器安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。

五、电气连接

传感器线缆为4芯双绞屏蔽线，线序定义：

l 红色线—电源线（12～24VDC）

l 黑色线—地线（GND）

l 蓝色线—485A

l 白色线—485B

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
