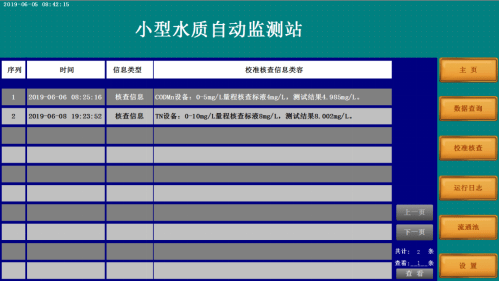

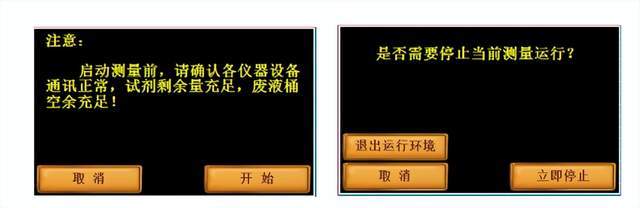

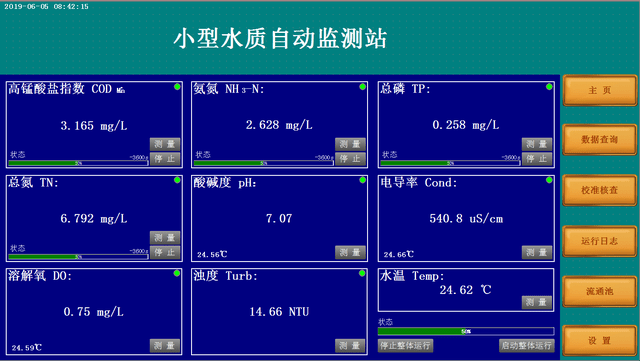

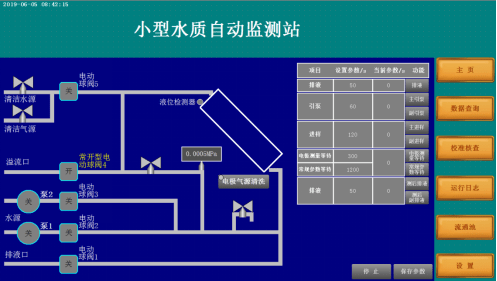

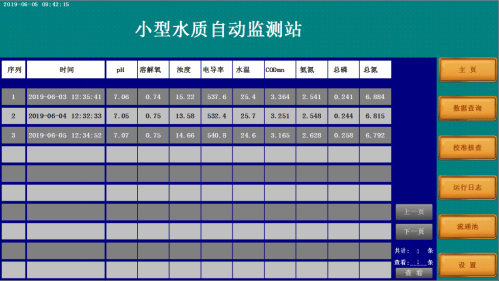

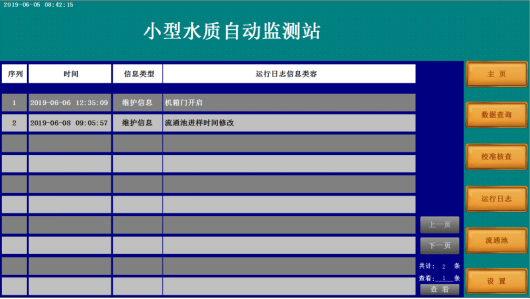

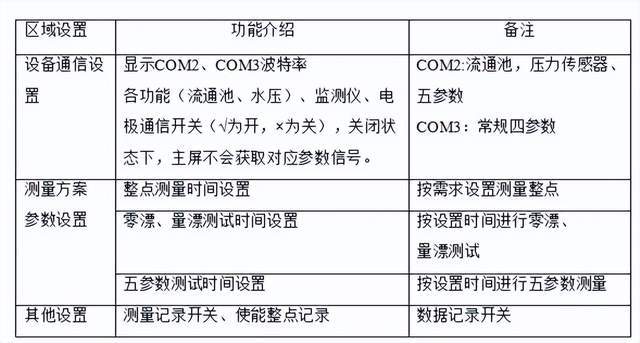

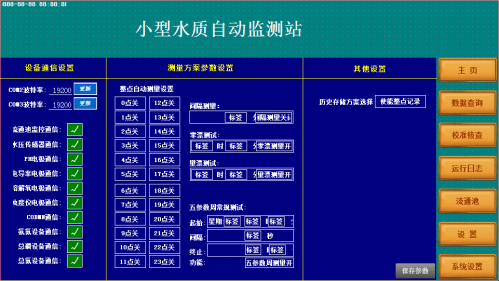

第4章 系统监测、控制及显示功能介绍水站主界面第一行“小型水质自动监测站”为系统名称。系统名称下为信息显示栏,显示当前九个参数测试数据。右侧为按键栏,各按键内容如下:u 主页:显示水站测试系统主界面,点击高分析模块,可进入各子分析模块;不同等级的用户登录可以完成不同的操作,高级用户兼容低级用户。 u 数据查询:可查询历史测试数据; u 校准核查:可查询标液校准核查情况、零点核查和跨度核查情况; u 运行日志:记录水站运行日志情况,包括门禁开关记录、水站异常报警记录、水样超限报警记录、校准核查等记录; u 流通池:显示流通池控制界面,可对流通池采配水系统进行手动控制; u 设置界面:可设置测量参数、通信参数等。 4.1水站主界面水站主界面如下图4-1所示: 图4-1 水站主界面 水站主界面主要显示九参数当前测量值、主页按键、数据查询按键、校准核查按键、运行日志查询按键、流通池设置按键、参数设置按键。 点击任意参数模块“测量”按键,会弹出“注意”对话框,点击取消按键,可取消操作返回主界面,点击开始操作,可立即开启该参数测量。 点击任意参数模块“停止”按键,会弹出以下对话框,点击取消按键,可取消操作返回主界面,点击立即停止操作,可立即停止该参数测量(不影响其他参数正常测试);如需关闭所有参数测量,点击退出运行环境按键,可安全停止所有参数测量循环,并关闭主屏。 执行以上操作,需获取二级权限,点击任意参数模块,会自动弹出登录对话框,输入二级权限密码后,自动返回主界面,再进行手动测量、立即停止等操作。 4.2数据查询在此界面中可以观察到任一时段的详细历史数据,并且可对到历史数据翻页查询或选择查询,提供灵活多样的监测数据检索。 数据查询按时间顺序保存,可以通过“上一页”和“下一页”分页查看,也可通过输入数据序列号,向该条数据跳转查询,如需查看第158条数据,在查看数据处输入158,点击查看按键,数据可自动跳转至该条数据。 4.3核查校准图4-3核查校准界面 核查校准界面显示水站各监测仪标液核查信息,包含零点核查值、跨度核查值,核查信息按时间顺序保存,可以通过“上一页”和“下一页”分页查看,也可通过输入数据序列号,向该条数据跳转查询,如需查看第158条数据,在查看数据处输入158,点击查看按键,数据可自动跳转至该条数据。 4.4运行日志图4-4运行日志界面 运行日志界面显示水站运行日志记录信息,包含维护信息、开关门信息、校准核查信息、参数修改信息等。可以通过“上一页”和“下一页”分页查看,也可通过输入数据序列号,向该条数据跳转查询,如需查看第158条数据,在查看数据处输入158,点击查看按键,数据可自动跳转至该条数据。 4.5流通池界面图4-5流通池设置界面 流通池设置界面主要为采配水系统控制参数设置、手动控制操作。界面左侧为采配水管路示意图,采配水工作流程详情见第四章采配水系统设计。界面右侧为采配水系统参数设置及手动控制按键。参数设置主要为排液、引泵、进样、电极测量等待、常规参数等待时间设置,时间单位以秒(S)计算,设置完成后,请点击保存参数按键。功能按键区,可手动控制各功能运行。 4.6设置界面图4-6设置界面 设置界面主要分为通信设置、测量方案设置、其他设置三个设置区域。各区域介绍见表4-1. 表4-1 设置界面参数说明
